分享的液壓動力站的結構設計
發布時間：2022.12.09 | 文章來源：山東翔工機械有限公司 | 瀏覽量 0次
我們需要完成液壓動力站的計算，確定發動機的型號和規格。然后，根據液壓動力站的計算結果，參考液壓動力站產品庫中現有的發動機產品，選擇滿足液壓動力站尺寸要求，尤其是高要求的發動機產品。正常情況下，在液壓動力站所有部件固定后，安裝架進行有限元分析，并結合電站機組整體受力情況、各部件受力情況和振動情況，對一些應力集中位置進行優化和加強，以保證整個液壓動力站機組的使用強度。

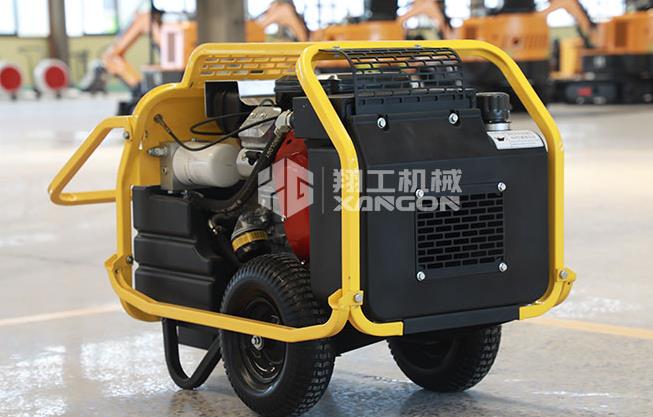

考慮實際情況，合理設計電廠安裝框架和各部件的布置。一般來說，根據安裝架和發動機的結構特點，發動機以懸掛方式安裝。液壓動力站由三個點支撐，其中一個點支撐在風扇端，另外兩個點由分動箱的兩條腿支撐，分動箱與液壓動力站的飛輪殼連接。液壓動力站通過發動機輸出動力分動箱的聯軸器與發動機飛輪連接。完成所有部件的布置后，適當調整和優化安裝框架的結構強度。例如，液壓動力站可以通過將液壓站中的各種部件布置在安裝框架中來執行三維建模，并且可以調整相互干擾、影響使用并且不便于維護的部件的位置。特別地，發動機的散熱系統被調整和測試，使得部件能夠在安裝框架中執行它們各自的功能。
